15 Февраля 2017

Безопасность прежде всего


Кабельный адаптер DDCP Link компании Telegärtner защищает людей и оборудования.

Современное мобильное оборудование в области медицинской диагностики, автомобильной промышленности, ремонтных мастерских и на судоверфях, конференц-залах и спортивных объектах нуждается в подключении к IP портам. Это диагностическое ультразвуковое и мобильное рентгеновское оборудование, измерительные приборы для технического обслуживания и диагностики в автомобильной техники и судоходства, мобильные приборы для теле- и радио- вещания, мобильные приборы для ярмарок, школ и университетов в системах безопасности, на мероприятиях, в пунктах обслуживания, в сфере общественного питания и прочее.

Лишь немногие из этих устройств могут иметь надежное и скоростное подключение к беспроводной локальной сети. На сегодняшний день передача данных является безопасной и надежной лишь при проводном соединении через RJ45- порт. Проводное подключение всегда ограничивает перемещение оборудования и при неосмотрительном использовании часто приводит к повреждению RJ45- портов. Это приводит к длительным простоям и высоким затрат на ремонт. Не редки случаи травмирования персонала в результате запутывания кабелей у подвижного оборудования, что почти всегда ставит вопрос о соблюдении правил предупреждения несчастных случаев.

The Defined Disconnect Consolidation Point Link (сокращенно: DDCP Link) обеспечивает надежную защиту мобильного подключения устройств. Усилие рассоединения DDCP Link ниже стандартной спецификации для разъемама RJ45 в соответствии с IEC 60603-7. Если усилие будет превышено, то штекер кабеля выскальзывает из розетки для полного отключения. Это гарантирует сохранение целостности разъемов на патч - корде и порте подключения, так как DDCP Link всегда выключится первым. Безусловно, адаптер DDCP Link обеспечивает достаточно большое усилие рассоединения для предотвращения непреднамеренного отключения при слабых натяжениях кабеля. Благодаря использованию адаптера DDCP Link оборудование надежно работает даже при критичных боковых нагрузках, что позволяет размещать оборудование во всех направлениях, даже вдоль стены.

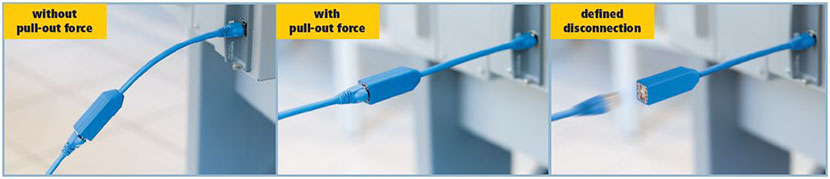

DDCP link in application

Разъемы адаптера соответствуют IEC 60603-7-51 и собранные совместно с эластичным кабелем Cat.7 S/FTP, обеспечивают DDCP Link полную производительность линий 10 Gigabit и частотный диапазон до 500 МГц. Благодаря полностью экранированной конструкции и широкому диапазону температур от -40°C до 70°C, адаптер также пригоден для применения в жестких условиях окружающей среды для подключения мобильных диагностических устройств. Конструкция адаптера, естественно, рассчитана на подключение питания через Ethernet (PoE) в соответствии со стандартом IEEE 802.3af и для более мощной версии PoE + согласно IEEE 802.3at с электрическими токами до 600 мА. Разъем RJ45 гнездо DDCPs рассчитан на «горячие отключение» без повреждения контактов, так как эрозия поверхности прикосновения при искровом зазоре происходит далеко от области, которая используется для передачи данных. Таким образом, соединение может быть разорвано при полной нагрузке даже при подключении PoE + и разъем по-прежнему в состоянии передавать полный 10 Гбит/с. Defined Disconnect CP-Link доступен в двух цветах: белом и синем.

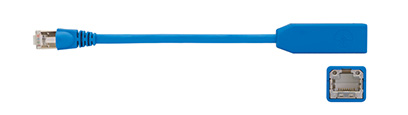

DDCP blau L00000A0274

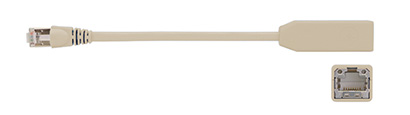

DDCP weiss L00000A0439

В дополнение ко всем техническим преимуществам DDCP Link является также чрезвычайно экономичным решением: адаптер может быть легко интегрирован в существующую кабельную сеть путем простого добавления его на один конец патч-корда. Это означает, что такая модернизация доступна даже неспециалистам!

Эксплуатационные характеристики DDCP-Link

  • Штекер и гнездо RJ-45 совместимы c IEC 60603-7-51
  • Коммутационная износостойкость: ≥ 750 циклов соединений
  • Распайка «один в один», схемаT568B
  • Защищенное защелки с помощью формованной RJ45 загрузки
  • Покрытие контактов: золочение поверх никелирования (Ni1.2Au0.8)
  • Материал корпуса, экран: цинк литье, покрытие никель
  • Наружный диаметр кабеля: 5,8 мм
  • Диапазон рабочих температур: от -40°C до 70°C
  • Питание через Ethernet Plus (PoE +) в соотв. с IEEE 802.3at
  • Материал корпуса гнезда: ABS- пластик
  • Кабель: S/FTP 4x2xAWG27/7 Cat.7 LSZH
